NS5000C 実装基板外観検査装置




 特徴
   1) 高速処理;基板1枚の検査を1秒程度で完了。
   2) 1608、1005、0603、0402等幅広い部品の検査が可能。
   3) 20分程度で初期設定完了。システムが自動的に最適調整。
     面倒な操作は不要。誰でも簡単に操作可能。
     運転ファイル作成後は、ファイルを呼び出すだけで、即検査可能。
   4) 部品残、半田飛び、異物、転がり部品等のレジスト上の欠陥も検出可能。
   5) 半田過多・過
少等の半田異状やリード浮き等の3次元的な異状も検出可能


検査方式:学習方式

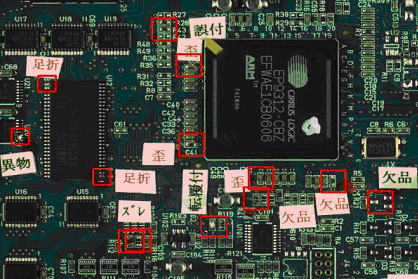

検出欠陥:欠品、誤付、逆付け、転覆付け、位置ズレ、歪、部品残、半田飛び、レジスト欠陥、
         部品立ち、横立ち、表裏反転、極性反転、異種混合、ブリッジ、異物付着、
         半田過多・過少、リード折れ、リード曲がり、リード浮き、チップ浮き、半田フィレット異常、
         印刷後半田有無、ピン曲がり、足折れ、浮き、傾き等


基板サイズと最小検出欠陥

最小検出欠陥(μm) 120 100 80 40 20
標準最大基板サイズ(mm) 300×240 250×200 200×160 100×80 50×40
端面4面当て最大基板サイズ(mm)
(オプション)
  500×400 400×320 200×160 100×80


 タクト:
1秒程度(処理内容により若干変動します)


使用カメラ:500万画素(2500×2000画素)カラーカメラ


最大基板サイズ:250mm×200mm(これ以上のサイズ゙はオプション)


基板の挿入・払出:手動


照明:LED照明又は蛍光灯照明


装置サイズ(mm):650W×710D×800H(検査機本体)


重量:45kg(検査機本体)


電源:AC100V 500W  50/60H 単相
